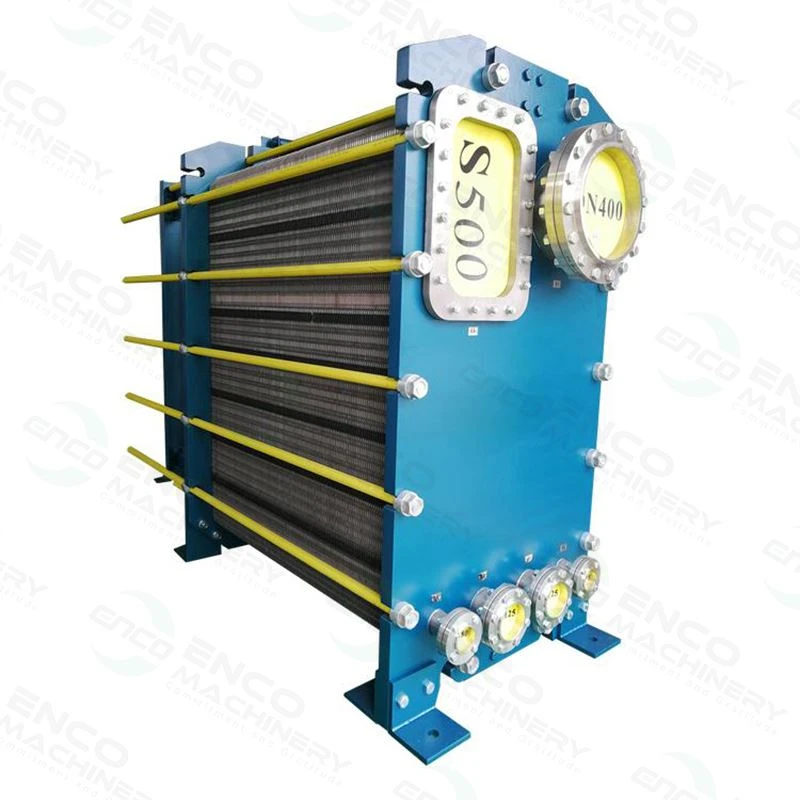

Pločasti i okvirni izmjenjivač topline

Pločasti i okvirni izmjenjivači topline ključni su u mnogim industrijama. Oni učinkovito prenose toplinu između dvije tekućine. To ih čini neophodnima za različite primjene.

Ovi izmjenjivači se sastoje od više tankih ploča. Ploče stvaraju kanale za protok tekućine, maksimizirajući prijenos topline. Njihov dizajn nudi veliku površinu, povećavajući učinkovitost.

Kompaktni i svestrani, dobro se uklapaju u prostor-ograničena okruženja. Lako se rastavljaju, što čini održavanje jednostavnim. To osigurava dugoročne-optimalne performanse.

Redovito održavanje ključno je za sprječavanje onečišćenja. To uključuje čišćenje, provjeru curenja i zamjenu brtvila. Pravilna njega produljuje vijek trajanja izmjenjivača.

Razumijevanje njihove funkcionalnosti i prednosti je ključno. Ovaj će vodič istražiti njihov dizajn, primjenu i održavanje. Otkrijte kako mogu poboljšati učinkovitost vašeg sustava.

Pločasti i okvirni izmjenjivač topline vrsta je izmjenjivača topline koji se sastoji od tankih, malo odvojenih ploča. Ove su ploče sastavljene u okviru, stvarajući više kanala za protok tekućine između izmjeničnih ploča. Ovaj dizajn značajno povećava učinkovitost prijenosa topline zbog velike dostupne površine.

Ploče su obično naborane kako bi se povećala turbulencija. Ovo dodatno poboljšava sposobnost izmjenjivača za prijenos topline. Turbulencija osigurava učinkovit prijenos topline između tekućina dok teku preko ploča.

Ključne karakteristike pločastih i okvirnih izmjenjivača topline uključuju:

• Kompaktan i modularan dizajn
• Visoka toplinska učinkovitost
• Jednostavno održavanje i čišćenje
• Velika površina za prijenos topline

Ovi izmjenjivači imaju široku primjenu u raznim sektorima. Primjene obuhvaćaju HVAC sustave, kemijsku obradu i industriju hrane i pića. Sposobnost učinkovitog prijenosa topline čini ih neprocjenjivim u procesima koji zahtijevaju preciznu kontrolu temperature.

Njihova modularnost omogućuje prilagodbu kako bi se zadovoljile specifične potrebe procesa. Jednostavnim dodavanjem ili uklanjanjem ploča, izmjenjivač se može prilagoditi različitim kapacitetima; i zahtjevima. Ta je fleksibilnost jedan od razloga njihove popularnosti u različitim industrijama.

Pločasti i okvirni izmjenjivači topline rade olakšavajući izmjenu topline između dvije tekućine. Te tekućine teku kroz izmjenične kanale koje čine tanke ploče. Dizajn promiče učinkovit prijenos topline uz održavanje odvojenosti između tekućina.

Kako tekućine prolaze preko ploča, toplina se prenosi s toplije tekućine na hladniju. Površine valovite ploče povećavaju turbulenciju, poboljšavajući učinkovitost izmjene topline. Ovo turbulentno strujanje minimalizira toplinski otpor, omogućujući brži prijenos topline.

Tekućine mogu teći u različitim rasporedima, uključujući:

• Protutok (najučinkovitiji)
• Paralelni tok
• Križni tok

U suprotnom smjeru tekućine teku u suprotnim smjerovima. Ova postavka maksimalno povećava temperaturni gradijent povećavajući ukupnu izvedbu. Paralelno strujanje uključuje tekućine koje se kreću u istom smjeru, dok unakrsno strujanje ima tekućine okomite jedna na drugu.

Sposobnost rukovanja različitim obrascima protoka čini ove izmjenjivače svestranim. Mogu ispuniti širok raspon zahtjeva procesa, što ih čini preferiranim izborom u mnogim industrijama.

Pločasti i okvirni izmjenjivači topline nude nekoliko značajnih prednosti u odnosu na druge izvedbe. Njihova kompaktna veličina jedna je od istaknutih prednosti, jer štedi dragocjeni prostor u instalacijama. To ih čini izvrsnim izborom za skučene ili ograničene prostore.

Njihov dizajn omogućuje jednostavno rastavljanje. Ova značajka pojednostavljuje zadatke održavanja kao što su čišćenje, pregled i popravak. Korisnici mogu lako pristupiti pločama i brtvama bez rastavljanja cijele jedinice.

Ovi izmjenjivači topline također se mogu pohvaliti visokom toplinskom učinkovitošću. Velika površina s više ploča značajno povećava prijenos topline. Kao rezultat toga, doprinose smanjenoj potrošnji energije. Nadalje, nude fleksibilnost u raznim aplikacijama. Njihova modularna priroda omogućuje jednostavnu skalabilnost i prilagodbu za specifične zahtjeve. Prednosti uključuju:

• Visoka toplinska učinkovitost
• Kompaktan dizajn
• Jednostavno održavanje
• Skalabilnost i prilagodba

Sve u svemu, pločasti i okvirni izmjenjivači topline pružaju optimalnu kombinaciju učinkovitosti, fleksibilnosti i lakoće održavanja. To ih čini preferiranim rješenjem u mnogim industrijama.

Pločasti i okvirni izmjenjivači topline nalaze široku primjenu u brojnim industrijama. Njihova svestranost omogućuje im učinkovit prijenos topline u različitim okruženjima. Ova prilagodljivost ih čini prikladnima za različite primjene.

U HVAC industriji ovi izmjenjivači igraju vitalnu ulogu u sustavima hlađenja i grijanja. Njihov kompaktan i učinkovit dizajn poboljšava performanse sustava. To dovodi do poboljšane potrošnje energije i smanjenih operativnih troškova.

Postrojenja za kemijsku preradu također imaju koristi od njihove upotrebe. Podržavaju preciznu kontrolu temperature tijekom reakcija i procesa. Druge industrije koje se oslanjaju na ove izmjenjivače uključuju:

• Proizvodnja hrane i pića
• Prerada mliječnih proizvoda
• Sustavi obnovljive energije

Svaka industrija cijeni sposobnost izmjenjivača da podnose stroge higijenske standarde i zahtjevne uvjete. Njihova učinkovitost, fleksibilnost i pouzdanost čine ih nezamjenjivom komponentom u mnogim sektorima.

Dizajn pločastih izmjenjivača topline ključan je za optimalnu izvedbu. Imaju tanke, valovite ploče raspoređene u okviru. Ova postavka olakšava učinkovit prijenos topline između tekućina.

Materijali koji se koriste u izgradnji ovise o potrebama primjene. Nehrđajući čelik obično se preferira zbog svoje otpornosti na koroziju i trajnosti.

Drugi materijali, poput legura titana ili nikla, mogu se koristiti za posebne uvjete.

Odabir pravih materijala ključan je za dugovječnost i učinkovitost. Razmotrite sljedeće čimbenike pri odabiru materijala.

Vrsta i temperatura tekućine

Korozivna svojstva

Zahtjevi za tlak

Svaki čimbenik utječe na ukupni dizajn i izbor materijala. Pravilan odabir materijala osigurava pouzdan i učinkovit rad izmjenjivača topline u različitim okruženjima, što ih čini fleksibilnim rješenjem za mnoge industrijske potrebe

Redovito održavanje pločastih i okvirnih izmjenjivača topline je od vitalnog značaja. sprječava onečišćenje i osigurava vrhunske performanse. Zanemarivanje održavanja može dovesti do smanjene učinkovitosti i skupih popravaka.

Čišćenje je glavni prioritet u rutinama održavanja. I kemijske i mehaničke metode učinkovite su za uklanjanje naslaga i naslaga. Bitno je slijediti preporučene postupke za svaki pristup

Provjera curenja još je jedan ključni zadatak. Redovito provjeravajte istrošenost ili oštećenje brtvila i brtvila. Pravilno održavanje ovih komponenti sprječava curenje i osigurava odvajanje tekućine,

Osim toga, zamjena brtvila po potrebi produljuje životni vijek jedinice. Vodite evidenciju o aktivnostima održavanja radi praćenja i planiranja budućih potreba. Evo kontrolnog popisa za usmjeravanje vaše rutine održavanja:

• Provodite redovito čišćenje
• Provjerite ima li curenja i oštećenja
• Zamijenite istrošene brtve
• Vodite detaljnu evidenciju o održavanju

Pridržavanje ovih najboljih praksi doprinosi-dugoročnoj pouzdanosti i učinkovitosti vaših izmjenjivača topline. Dajte prioritet dosljednom održavanju kako biste izbjegli neočekivane kvarove i povećali produktivnost vašeg sustava.

Odabir pravog pločastog i okvirnog izmjenjivača topline ključan je za optimalan rad. Različiti čimbenici utječu na ovu odluku, osiguravajući da je usklađena sa specifičnim zahtjevima procesa.

Razmotrite uključene tekućine i njihova svojstva. Kompatibilnost materijala ključna je za sprječavanje korozije. Nehrđajući čelik je čest izbor zbog svoje izdržljivosti.

Procijenite uvjete temperature i tlaka aplikacije. Jedinica mora učinkovito rukovati i jednim i drugim kako bi osigurala siguran i učinkovit rad. Također, pri odabiru uzmite u obzir prostorna ograničenja.

Evo kratkog vodiča:

• Odredite kompatibilnost tekućine
• Procijenite potrebe za temperaturom i tlakom
• Razmotrite raspoloživi prostor

Odvajanje vremena za procjenu ovih čimbenika dovest će do učinkovitijeg i -isplativijeg rješenja za izmjenu topline koje zadovoljava vaše potrebe procesa.

Donošenje informiranih odluka u procesu odabira može značajno poboljšati ukupnu učinkovitost sustava.

Pločasti i okvirni izmjenjivači topline nude iznimnu učinkovitost i svestranost. Izvrsni su u prijenosu topline u širokom rasponu industrijskih primjena.

Njihov kompaktan dizajn i modularnost čine ih prilagodljivima i lakima za održavanje. To osigurava dugoročne-izvedbe i pouzdanost.

Odabir prave jedinice i pridržavanje najboljih praksi održavanja su ključni. Ovi koraci pomažu optimizirati korištenje energije i smanjiti operativne troškove.

Na taj način možete maksimalno iskoristiti prednosti ove nezamjenjive tehnologije. U biti, ovi izmjenjivači topline ključni su za povećanje učinkovitosti sustava u različitim industrijskim procesima.
