Isparivač padajućeg filma

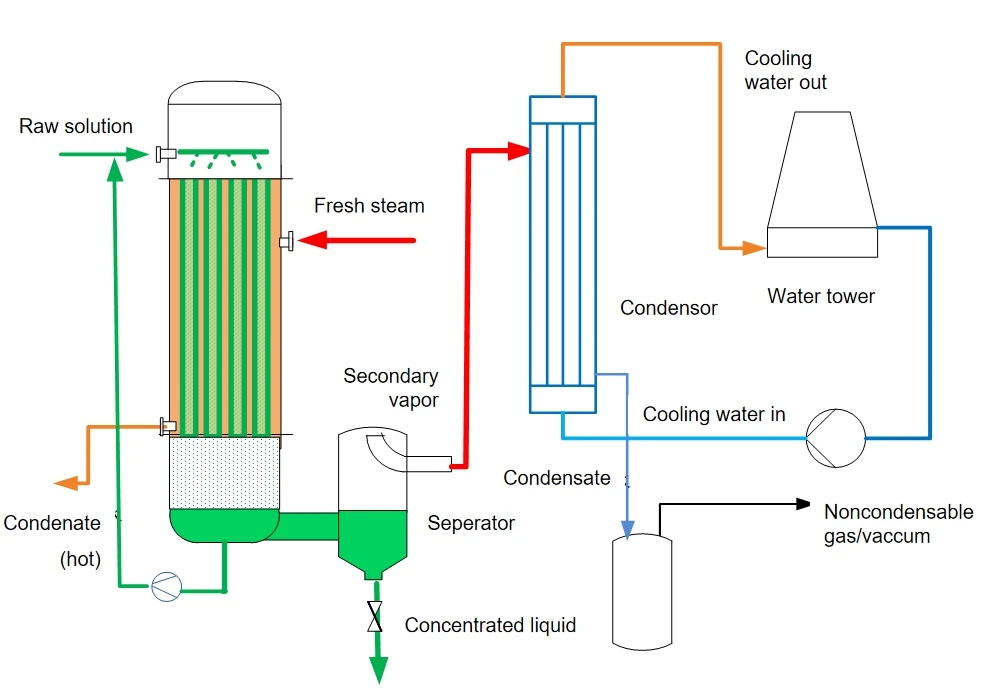

Princip rada isparivača padajućeg filma
Isparivač s padajućim filmom koristi gravitacijski-tok tankog-sloja i vanjsku toplinu za učinkovito koncentriranje otopina, posebno za toplinski-osjetljive ili viskozne materijale.
Raščlamba korak-po-korak
1. Distribucija tekućine
● Tekućina za napajanje ravnomjerno se raspoređuje na vrhu okomitih cijevi za grijanje kroz specijalizirane razdjelnike (npr. mlaznice za prskanje ili perforirane ploče). To osigurava stvaranje tankog, kontinuiranog tekućeg filma na unutarnjim stijenkama cijevi.
2. Protok i isparavanje-tankog filma
● Film tekućine teče prema dolje uz grijane stijenke cijevi.
● Vanjski medij za grijanje (npr. para) izvan cijevi prenosi toplinu na tekući film, uzrokujući djelomično isparavanje otapala (npr. vode).
3. Odvajanje-tekućine
● Isparena para se diže prema gore, dok koncentrirana tekućina nastavlja teći prema dolje.
● Separator na dnu odvaja paru (poslanu na kondenzaciju ili oporavak) od koncentriranog tekućeg proizvoda.
4. Značajke energetske učinkovitosti
● Visoki prijenos topline: protok tankog-sloja povećava površinu za brzo isparavanje.
● Niska toplinska degradacija: kratko vrijeme zadržavanja štiti-materijale osjetljive na toplinu.
● Prilagodljivost: Prikladno za tekućine visoke-viskoznosti zbog gravitacijskog{1}}toka.
5. Rukovanje kondenzatom i proizvodom
● Para se kondenzira u destilat (voda ili otapalo za višekratnu upotrebu).
● Koncentrirana tekućina ispušta se s dna isparivača za daljnju obradu.
Tipična primjena isparivača padajućeg filma: Ekstrakcija ksiloze isparivačem padajućeg filma
Ključne prednosti isparivača s padajućim filmom
Ultra-niska potrošnja energije zahvaljujući gravitacijskom-protoku i učinkovitom tankom{2}}slojnom prijenosu topline.
1
>>
Zaštita materijala-osjetljivih na toplinu putem kratkog vremena zadržavanja i rada na-niskim temperaturama.
2
>>
Učinkovito rukovanje tekućinama visoke-viskoznosti i visoke-koncentracije bez začepljenja.
3
>>
Kompaktan dizajn-koji štedi prostor s vertikalnom modularnošću cijevi za jednostavnu skalabilnost.
4
>>
Ekološki prihvatljiv rad sa smanjenim otpadom vode i toplinskim zagađenjem.
5
>>
Djelovanje protiv-obraštanja omogućeno velikom brzinom tekućine i CIP sustavima.
6
Razmatranja dizajna isparivača padajućeg filma
(A) Hidrodinamička i toplinska učinkovitost
● Sustav distribucije tekućine: Kritičan za ravnomjerno stvaranje filma; koristi precizne mlaznice ili perforirane ploče.
● Povišenje točke vrenja (BPE): Utječe na dizajn gradijenta temperature, posebno za visoko-slanost hrane.
● Geometrija cijevi: okomite cijevi s optimiziranim omjerom duljine/promjera za održavanje stabilnosti filma.
(C) Energetska optimizacija
● Integracija-učinaka s višestrukim učinkom: ponovna upotreba pare u svim fazama za povećanje energetske učinkovitosti.
● Predgrijavanje dovoda: Oporavlja otpadnu toplinu iz struje kondenzata ili pare.
● Termalna rekompresija pare (TVR): izborna integracija za povećanje uštede pare.
(B) Upravljanje materijalom i obraštanjem
● Otpornost na koroziju:
① SS316L za opću upotrebu, titan za okruženja-bogata kloridima, površine-obložene polimerom za kisele otopine.
● Ublažavanje obraštanja:
① Velika brzina tekućine za smanjenje kamenca.
② Integrirani CIP (Clean{0}}in-Place) sustavi za periodično održavanje.
(D) Kontrola i sigurnost
● Automatizacija:
① PLC sustavi za praćenje debljine filma, temperaturnih gradijenata i protoka punjenja.
② Prilagodbe-u stvarnom vremenu za sprječavanje suhih mrlja ili poplava.
● Sigurnosni mehanizmi:
① Nisko{0}}alarmi za izbjegavanje pregrijavanja cijevi.
② Ventili za smanjenje tlaka i protokoli za isključivanje u nuždi.
Usporedba troškova isparivača s padajućim filmom i drugih čimbenika
|
S/N |
Isparivač padajućeg filma |
MVR isparivač |
Multiefektivni isparivač |
TVR isparivač |
|
Početni trošak ulaganja |
Srednji (jednostavna struktura, ali zahtijeva sofisticirani sustav distribucije) |
Visoka (cijena kompresora je visoka). |
Srednje do visoko (više-kompleksna struktura) |
Srednji (niži od MVR, ali zahtijeva izvor pare pod visokim pritiskom) |
|
Tekući troškovi |
Srednje (oslanja se na vanjsko parno ili električno grijanje) |
Vrlo niska (uglavnom potrošnja električne energije, nema vanjske potražnje za parom) |
Nizak (ponovno korištenje pare u fazama, ali je potreban-prvi učinak pare) |
Srednji (visoki{0}}tlačna para potrebna je za pokretanje ejektora). |
|
Energetska učinkovitost |
Srednje-visoka (ovisi o temperaturnoj razlici, bez ciklusa pare) |
Vrlo visoka (90% uštede energije u odnosu na tradicionalne, potrebna je samo mala količina električne energije za pogon kompresora) |
Visoka (oko 50% uštede energije po efektu, ovisi o broju efekata) |
Srednje-visoka (30-50% uštede energije, ovisi o učinkovitosti ubrizgavanja pare). |
|
Zahtjevi za održavanje |
Nizak (nema pokretnih dijelova, ali treba ih očistiti kako bi se spriječilo začepljenje) |
Srednje-visoka (održavanje kompresora je složeno) |
Srednji (više{0}}održavanje ventila i cjevovoda) |
Srednje (ejektor je sklon habanju). |
|
Tipične primjene |
Mliječni proizvodi, sokovi, lijekovi,-otpadne vode visokog saliniteta, crna tekućina za proizvodnju papira. |
Kemijska koncentracija, nulti ispust (ZLD), otpadna voda visokog-saliniteta |
Desalinizacija morske vode, proizvodnja šećera, otpadne vode niske-koncentracije |
Mliječni proizvodi, sokovi |
Primjene isparivača padajućeg filma
Industrija hrane i pića
Kemijska i farmaceutska industrija
Zaštita okoliša i recikliranje resursa
Petrokemijska i energetska polja
Biotehnologija i inženjerstvo fermentacije
Reference sustava isparivača s padajućim filmom ENCO
Sun Papirna industrija
Jingdong Airlines
Japanska poduzeća Changshu
Poznati smo-kao jedan od vodećih proizvođača i dobavljača isparivača s padajućim filmom u Kini. Budite uvjereni da ćete u našoj tvornici kupiti isparivač s padajućim filmom izrađen po narudžbi. Kontaktirajte nas za više detalja.
